Inspección visual con IA: cuando siete cámaras vigilan una línea de producción

{{{sourceTextContent.subTitle}}}

Computación industrial basada en IA diseñada para la inspección visual con múltiples cámaras

{{{sourceTextContent.description}}}

La inspección visual basada en IA está pasando de la detección con una sola cámara a la inspección con múltiples cámaras a lo largo de líneas de producción completas. Actualmente, múltiples estaciones de trabajo, ángulos de visión y cámaras de alta resolución capturan datos de imagen de forma simultánea, mientras que los modelos de IA inspeccionan defectos, verifican el posicionamiento y supervisan la calidad del producto en tiempo real.

En los sistemas modernos de inspección por visión, la elección de la plataforma de IA en el borde adecuada no se reduce únicamente a la potencia de cálculo. Las interfaces de las cámaras, el ancho de banda de la red, la inferencia de IA local, la memoria, el espacio de instalación y la fiabilidad industrial influyen directamente en el rendimiento de la inspección.

En VISION 2026, Estone Technology presentará plataformas de computación de IA en el borde diseñadas para aplicaciones exigentes de visión artificial con IA e inspección multicámara.

Inspección de visión con IA multicámara en una línea de producción

Pensemos en una línea de montaje de productos electrónicos que abarque el montaje superficial (SMT), la inserción de componentes, la soldadura, el ensamblaje y la inspección final. Se pueden instalar cámaras GigE a lo largo de toda la línea: una se encarga de la inspección de las uniones soldadas, otra verifica el posicionamiento de los componentes, mientras que las cámaras situadas más adelante se ocupan de la alineación y la inspección final del aspecto.

Algunas estaciones pueden utilizar dos cámaras para inspeccionar el mismo producto desde diferentes ángulos. En conjunto, pueden funcionar simultáneamente siete o más cámaras.

Para este tipo de inspección de visión con IA multicámara, cada imagen debe procesarse localmente dentro del ciclo de producción. Un número insuficiente de puertos de red requiere conmutadores adicionales, mientras que un rendimiento insuficiente de la IA puede generar colas de procesamiento y aumentar la latencia de la inspección.

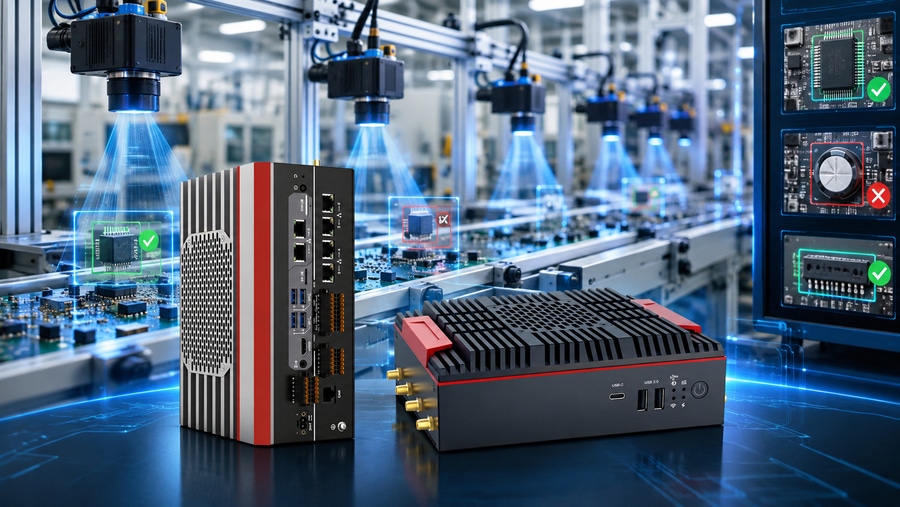

El Estone NPC-7522 ofrece 7 puertos RJ45, incluidos 5 de Gigabit Ethernet y 2 opcionales de 2,5G/5G/10GbE, junto con un rendimiento de IA de hasta 2070 TOPS y 128 GB de memoria. De este modo, varias cámaras GigE pueden conectarse directamente a un ordenador de IA periférico para realizar la inferencia de visión de forma local.

Para instalaciones en armarios de control, el NPC-7312, basado en NVIDIA Jetson AGX Orin, ofrece 6 puertos GbE, hasta 275 TOPS y montaje en carril DIN.Para la inspección por visión con IA en líneas de producción, el principio es sencillo: conectar las cámaras, ejecutar los modelos de IA localmente y completar la inspección sin ralentizar el ciclo de producción.

La inspección por visión con IA de alta resolución requiere más ancho de banda

El número de cámaras no siempre es el principal reto. En aplicaciones como la inspección de películas, papel, tiras metálicas y superficies, las cámaras de barrido lineal generan continuamente grandes volúmenes de datos de imagen.

Las cámaras de área de alta resolución plantean exigencias similares. Cuando la inspección visual con IA debe identificar pequeños arañazos, grietas, contaminación, defectos de soldadura u otras anomalías de pequeño tamaño, las imágenes de mayor resolución y los modelos de IA más grandes pueden aumentar significativamente los requisitos de ancho de banda y potencia de cálculo.

El NPC-7552 combina 2×10 GbE, 128 GB de memoria y hasta 2070 TOPS, lo que permite el escaneo lineal de alta velocidad y la inspección visual con IA de alta resolución.

En este caso, el 10 GbE cubre las necesidades de ancho de banda de las cámaras, la gran capacidad de memoria admite modelos de visión exigentes y el alto rendimiento computacional de la IA permite la inferencia local en tiempo real. Para estas aplicaciones, la consideración clave no es simplemente el número de cámaras, sino la cantidad de datos que genera cada una y la complejidad del modelo de inspección mediante IA.

GMSL2 para la visión artificial sincronizada con IA

Algunas estaciones de inspección de visión con IA requieren varias cámaras para capturar la misma pieza de trabajo desde diferentes ángulos con tiempos de exposición sincronizados. Al mismo tiempo, el espacio de instalación limitado y las grandes distancias entre cámaras pueden complicar el cableado de red convencional.

Las cámaras GMSL2 ofrecen una alternativa para la visión artificial sincronizada con múltiples cámaras, ya que transmiten datos y alimentación a través de conexiones coaxiales.

El NPC-7522 ofrece 2× mini FAKRA compatibles con hasta 8 canales GMSL2, junto con múltiples interfaces Ethernet y un alto rendimiento de cálculo de IA.

Esto permite que una única plataforma de IA periférica gestione cámaras GMSL2 sincronizadas junto con cámaras GigE. Por lo tanto, para líneas de producción que utilicen diferentes tecnologías de cámaras, el sistema de inspección por visión con IA puede integrar la conectividad de las cámaras, la sincronización y la inferencia local de IA en una sola plataforma.

Ordenadores de IA periféricos para diferentes estaciones de inspección por visión

No todas las estaciones de inspección con IA requieren siete cámaras o más de 2000 TOPS.

Para la integración en armarios de control industrial, el NPC-7312 admite montaje en carril DIN, entrada de tensión amplia de 9-36 V CC y un rango de temperatura de funcionamiento de -25 °C a 60 °C. Estas características lo hacen adecuado para sistemas de visión artificial con IA instalados directamente en el interior de los equipos de producción.

Las estaciones de inspección más pequeñas pueden utilizar solo una o dos cámaras para la clasificación de productos, el posicionamiento, el reconocimiento de códigos de barras, la detección de presencia o la inspección básica de defectos.

Para estas aplicaciones, los modelos NPC-7112 y NPC-7212 ofrecen 2× GbE con 20/40 TOPS y 70/100 TOPS respectivamente, lo que proporciona opciones compactas de IA en el borde para aplicaciones ligeras de inspección por visión artificial y cámaras inteligentes.

Por lo tanto, el ordenador de IA en el borde adecuado debe seleccionarse en función de la tarea de inspección concreta: número de cámaras, interfaz de las cámaras, resolución de imagen, ancho de banda de red, tamaño del modelo de IA, velocidad de inferencia y entorno de instalación.

Diseño de la inspección en torno a la línea de producción

Volvamos a nuestra línea de producción: siete cámaras están vigilando simultáneamente. Algunas inspeccionan las uniones de soldadura, otras verifican la posición de los componentes y otras inspeccionan el producto final.

Las imágenes no pueden esperar al procesamiento en la nube, y las tareas de inspección no pueden ponerse en cola porque el ordenador perimetral carezca de interfaces de red o de rendimiento de IA. Cada flujo de cámara debe procesarse localmente mientras la línea de producción sigue funcionando con el tiempo de ciclo requerido.

Por lo tanto, crear un sistema eficaz de inspección por visión artificial no consiste simplemente en sustituir un PC industrial por un ordenador más rápido. Requiere una plataforma de IA en el borde capaz de conectar varias cámaras, procesar datos de imágenes de alta resolución, ejecutar modelos de visión artificial localmente e integrarse de forma fiable en el entorno de producción.

Ven a conocer a Estone Technology en VISION 2026 y descubre nuestras últimas soluciones de computación de IA en el borde para visión artificial, visión artificial multicámara, inspección visual automatizada, inspección por barrido lineal y automatización industrial.
