Respuestas a sus principales preguntas: Fresado con haz de iones anchos con IM4000II y ArBlade 5000 de Hitachi

{{{sourceTextContent.subTitle}}}

En microscopía electrónica de barrido (SEM), los mejores resultados comienzan con una excelente preparación de la muestra.

{{{sourceTextContent.description}}}

Cuando se trata de estructuras delicadas, compuestos de materiales mixtos o multicapas complejas, los métodos tradicionales, como el pulido mecánico, pueden fallar e introducir artefactos, daños en la superficie o tensiones térmicas.

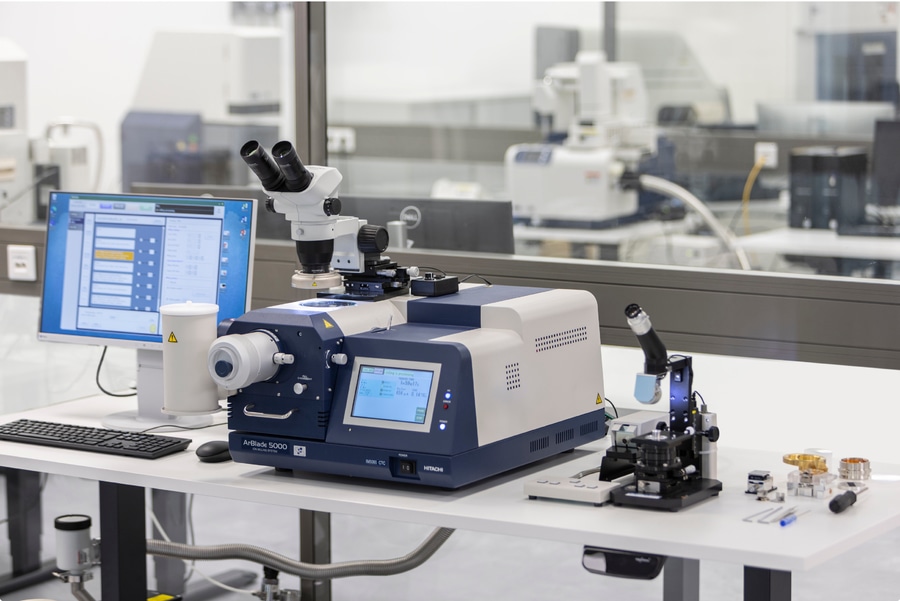

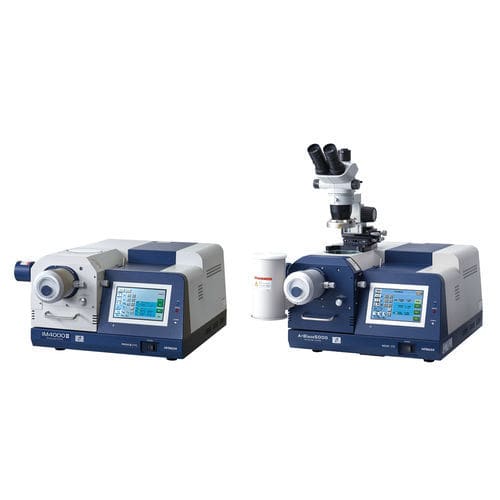

Por este motivo, cada vez más laboratorios recurren al fresado con haz de iones anchos (BIB) utilizando sistemas como el Hitachi IM4000II y el ArBlade 5000. Estas herramientas permiten realizar cortes transversales y fresados planos de forma rápida, precisa y sin tensiones en una amplia gama de materiales.

Durante un reciente seminario web, los asistentes formularon excelentes preguntas sobre el fresado BIB y las capacidades de los sistemas de Hitachi. Hemos recopilado aquí las respuestas para ayudarle a decidir si el fresado iónico es la solución adecuada para su laboratorio.

1. ¿Es necesario que la muestra esté alineada con la parte superior del soporte para el fresado plano?

Idealmente, sí. El mejor rendimiento de fresado se obtiene cuando la superficie de la muestra está alineada con la parte superior del portamuestras, de modo que el haz incide en el punto de coincidencia previsto. Una ligera variación es aceptable, pero una desviación excesiva puede reducir la precisión.

2. ¿Cuáles son las ventajas del fresado BIB sobre el pulido mecánico?

El fresado por haz de iones anchos no requiere contacto, lo que evita arañazos, manchas y distorsiones. Es especialmente valioso para muestras con interfaces duras y blandas, multicapas o estructuras delicadas. Obtendrá secciones transversales lisas y planas listas para el análisis SEM, EDS o EBSD.

3. ¿Pueden estos sistemas manipular muestras delicadas o finas?

Por supuesto que sí. Tanto el IM4000II como el ArBlade 5000 permiten un fresado cuidadoso y de baja energía con funciones como la pulsación intermitente del haz y la refrigeración criogénica, lo que los hace adecuados para polímeros, compuestos blandos y películas finas.

4. ¿Cuáles son los ajustes típicos del fresado intermitente?

Un enfoque común es 10 segundos encendido, 10 segundos apagado. La duración exacta del pulso puede personalizarse en función del tipo de muestra y de su sensibilidad al calor.

5. Cuál es la mejor manera de montar las muestras para el fresado de secciones transversales con el fin de minimizar los artefactos?

Sea sencillo: asegúrese de que la muestra está montada plana, con un solapamiento de unos 100 µm por debajo de la máscara. Un buen contacto entre la máscara y la muestra es clave para conseguir una sección transversal limpia y uniforme.

6. ¿Cómo ayuda el enfriamiento criogénico con los materiales sensibles al calor?

La refrigeración criogénica reduce la temperatura de la muestra durante el fresado, evitando daños térmicos a los materiales sensibles. Es especialmente eficaz cuando se combina con un voltaje de aceleración bajo o un funcionamiento de haz pulsado.

7. ¿Existe riesgo de redeposición durante el fresado?

Es poco frecuente, pero si hay un hueco entre la muestra y la máscara, el material fresado puede volver a depositarse en la superficie. Garantizar un contacto total y un montaje adecuado elimina este riesgo.

8. ¿Cuál es la diferencia entre los soportes estándar y de área amplia en el ArBlade 5000?

El soporte estándar admite secciones transversales de hasta ~1 cm de ancho. El soporte de área amplia amplía esa capacidad hasta 4 cm, con la posibilidad de fresar varias muestras a la vez, lo que resulta ideal para análisis comparativos o a gran escala.

9. ¿Es necesario pulir la muestra antes de utilizar el molino de iones?

No siempre. Algunas muestras pueden introducirse directamente en la herramienta de fresado iónico. Para otras, puede ser necesario un ligero pulido mecánico para garantizar la planitud. A continuación, la fresadora de iones puede utilizarse para eliminar los daños residuales y preparar la superficie final.

10. ¿Cómo mejora el fresado iónico la preparación de EBSD?

La EBSD necesita una superficie perfectamente plana y sin deformaciones. El fresado iónico ofrece precisamente eso, sin introducir la tensión mecánica ni la distorsión de los límites de grano que suelen observarse en las muestras pulidas mecánicamente.

11. ¿Puedo utilizar estos sistemas para el corte transversal de gránulos de fármacos?

Sí. Si se incrustan en un medio de soporte estable (como pasta de carbono), el IM4000II y el ArBlade 5000 pueden utilizarse para fresar muestras farmacéuticas como gránulos de fármacos, lo que permite una clara visualización de la estructura interna.

Conclusión

Mejore sus resultados SEM con los sistemas de fresado iónico de Hitachi.

Tanto si trabaja en el campo de la ciencia de los materiales, la nanotecnología o las ciencias de la vida, el fresado por haz de iones le ofrece la precisión y flexibilidad que los métodos de preparación tradicionales no pueden igualar. Con el IM4000II y el ArBlade 5000 de Hitachi, puede obtener resultados más rápidos, limpios y uniformes, independientemente de la complejidad de sus muestras.
