Respuestas a sus preguntas: Optimización de la preparación de muestras SEM con fresado de haz iónico ancho

{{{sourceTextContent.subTitle}}}

La obtención de imágenes de alta calidad en microscopía electrónica de barrido (SEM) no sólo depende de la potencia del microscopio, sino también de lo bien que se prepare la muestra.

{{{sourceTextContent.description}}}

Los métodos de preparación tradicionales, como el pulido mecánico y el grabado químico, pueden introducir artefactos, daños en la superficie y efectos térmicos que comprometen la precisión de las imágenes.

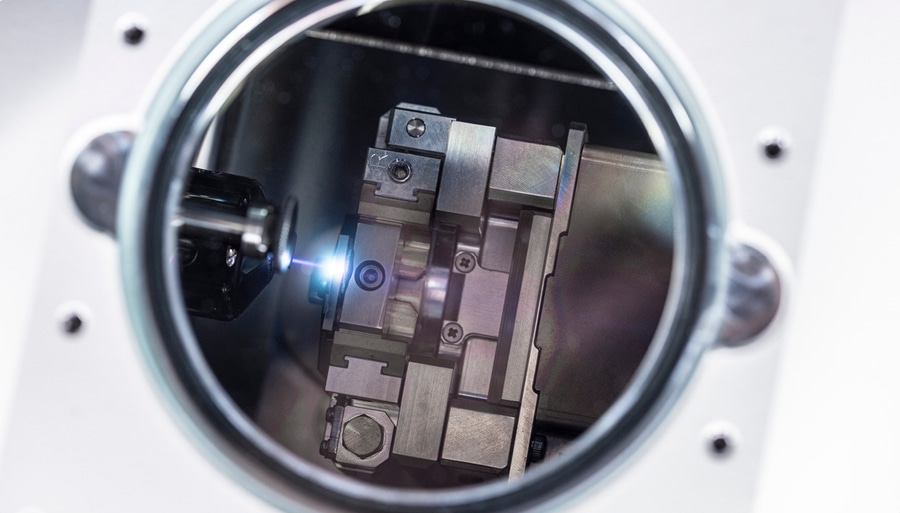

Aquí es donde entra en juego el fresado con haz de iones anchos (BIB). Sistemas como el Hitachi IM4000II y el ArBlade 5000 ofrecen una alternativa de alta precisión y sin contacto a las técnicas tradicionales, garantizando la obtención de imágenes SEM de alta resolución sin artefactos.

Para ayudarle a comprender cómo el fresado iónico mejora su flujo de trabajo SEM, hemos recopilado las respuestas a algunas de las preguntas más frecuentes.

1. ¿Cuál es el rango de temperatura de la superficie de la muestra cerca de la máscara durante el proceso de pulido con haz de iones?
La temperatura depende en gran medida de la propia muestra, ya que no hay un sensor de temperatura incorporado para el pulido. La capacidad de la muestra para absorber la energía del haz desempeña un papel importante. El ajuste de los parámetros mediante ensayo y error es el mejor método para evitar el sobrecalentamiento y los efectos de fusión.

2. ¿Disponen de un modelo de software para calcular o simular la temperatura acumulada en el punto de fusión?
No, actualmente no existe un modelo de software para esto. El mejor método es empírico: ajustar los parámetros basándose en la experiencia y la observación. Factores como la energía del haz, el tiempo de exposición y la conductividad térmica de la muestra influyen en la temperatura.

3. ¿Cómo ayuda el crioenfriamiento a las muestras sensibles al calor?
El crioenfriamiento consiste en enfriar el portamuestras con nitrógeno líquido y controlar la temperatura con un sensor. Pero, como muchos materiales sensibles al calor son malos conductores térmicos, se necesita más tiempo para que la muestra alcance la temperatura deseada.

4. ¿En qué se diferencia el fresado con haz de iones ancho (BIB) del fresado con haz de iones focalizado (FIB)?
Depende de la aplicación. El FIB es excelente para cortes precisos de áreas pequeñas (10-20 micras), mientras que el BIB es mucho más rápido (hasta 100 veces más rápido) y mejor para preparar secciones transversales grandes. El FIB es ideal para regiones específicas, pero el BIB es más eficaz para la preparación de muestras de gran superficie.

5. ¿En qué se diferencia el fresado por haz de iones anchos del FIB por plasma?
La FIB de plasma es unas 10 veces más rápida que la FIB de galio tradicional, pero sigue siendo mucho más lenta que el fresado con haz de iones anchos. Para el corte transversal a gran escala, el BIB es la opción más eficaz. Algunos flujos de trabajo combinan el fresado láser para el desbaste con el BIB para el pulido fino.

6. ¿Por qué se necesita una máscara en el fresado de secciones transversales?
La máscara garantiza un borde afilado y evita que el haz golpee la muestra perpendicularmente, lo que crearía un agujero profundo en lugar de una sección transversal lisa. El material de la máscara (normalmente titanio o carburo de tungsteno) es resistente a la pulverización catódica, lo que garantiza una erosión controlada.

7. ¿Qué técnicas pueden utilizarse para controlar el calor durante el fresado iónico?
Aquí tiene algunas cosas que puede probar:

- Reducir el voltaje de aceleración para reducir la energía del haz.
- Utilizar el fresado pulsado (intermitente) para permitir el enfriamiento entre exposiciones.
- Añadir una lámina metálica alrededor de la muestra para mejorar la conductividad térmica y distribuir el calor de forma más uniforme.

8. ¿Puede combinarse el fresado iónico con el procesado láser?
Sí, el fresado láser es mucho más rápido pero produce una superficie más rugosa. Algunos flujos de trabajo utilizan el fresado láser para el conformado en bruto, seguido del BIB para el pulido fino y el refinamiento de la superficie.

9. ¿Cuáles son las ventajas del fresado con haz de iones anchos sobre el pulido mecánico tradicional?
El fresado BIB elimina los arañazos superficiales, los restos incrustados y las deformaciones que suelen producirse con el pulido mecánico. Al tratarse de un proceso sin contacto, no introduce tensiones mecánicas, por lo que resulta ideal para materiales delicados como los compuestos, los metales blandos y las estructuras multicapa.

10. ¿Cómo afecta la elección del voltaje de aceleración a la velocidad de fresado y a la calidad de la superficie?
- Alta tensión (6-8 kV): Fresado rápido pero superficies más rugosas
- Tensión moderada (3-5 kV): Equilibrio entre velocidad y precisión
- Baja tensión (500 V - 2 kV): Fresado lento pero superficies ultrasuaves, ideales para el análisis EBSD
- Tensiones más bajas: Especialmente útiles para los pasos finales de pulido en los que es fundamental una alta calidad superficial

11. ¿Cuáles son las mejores prácticas para montar las muestras antes del fresado de secciones transversales para minimizar los artefactos?
- Asegúrese de que la superficie de montaje es plana para evitar la inclinación.
- Minimice el voladizo bajo la máscara (≤100 µm) para un mejor control.
- Utilice adhesivos fuertes y conductores para evitar el desplazamiento de la muestra.
- Elimine los espacios de aire entre la muestra y la máscara para evitar un fresado desigual.
- Un montaje adecuado garantiza una sección transversal limpia y bien definida para el análisis SEM.

12. ¿Pueden el IM4000II y el ArBlade 5000 manipular muestras muy finas o delicadas sin dañarlas?
Sí, funciones como el fresado de bajo voltaje, la pulsación intermitente del haz y el crioenfriamiento permiten procesar con seguridad películas ultrafinas, polímeros y muestras frágiles sin deformarlas.

13. ¿Cómo mejora el fresado por haz de iones la preparación de muestras para EBSD?
Para la difracción de electrones retrodispersados (EBSD), las superficies de las muestras deben estar libres de tensiones y muy pulidas. A diferencia del pulido mecánico, que puede introducir deformaciones, el fresado por haz de iones produce una superficie lisa y sin distorsiones, lo que da como resultado:

- Patrones de Kikuchi más nítidos
- Análisis más preciso de los límites de grano
- Mayores índices de éxito en la indexación EBSD

14. ¿Cuáles son las diferencias entre utilizar un soporte de sección transversal estándar frente a uno de área amplia en el ArBlade 5000?
- Soporte estándar
- Admite secciones transversales de hasta 3 mm de ancho
- Soporte de área amplia
- Amplía la anchura de fresado hasta 10 mm
- Portamuestras múltiple
- Maneja múltiples muestras simultáneamente y puede alcanzar
- 40 mm de ancho, perfecto para el análisis de materiales a gran escala.

15. ¿Cómo mejora la pulsación intermitente del haz los resultados en materiales blandos o sensibles al calor?
La pulsación del haz reduce la acumulación de calor mediante el encendido y apagado cíclicos del haz de iones.

Esto evita:

- La fusión o los cambios de fase en materiales blandos.
- Deformación estructural en muestras sensibles a la temperatura.

Es especialmente útil para separadores de baterías, polímeros y muestras biológicas.

16. ¿Cuáles son los factores clave que influyen en los efectos de curling y cómo pueden minimizarse?
El efecto de curling se produce cuando materiales de distinta dureza se erosionan a velocidades diferentes.

Para reducir este efecto:

- Utilice el modo de oscilación para mover ligeramente la muestra durante el fresado.
- Optimice la tensión de aceleración para equilibrar las velocidades de eliminación de material.
- Asegúrese de que el voladizo bajo la máscara es el adecuado para un fresado uniforme.

Estos ajustes garantizan secciones transversales planas y uniformes, incluso en muestras complejas de varios materiales.

Conclusión

Mejore sus resultados SEM con el fresado iónico

Si confía en la microscopía electrónica de barrido para la investigación, el control de calidad o el análisis de fallos, la preparación de las muestras es tan importante como el propio microscopio. Los sistemas de fresado por haz de iones Hitachi IM4000II y ArBlade 5000 eliminan los artefactos, mejoran la calidad de la superficie y garantizan imágenes precisas de alta resolución, sin las limitaciones de los métodos de preparación tradicionales.
