Colocación correcta de las derivaciones en el ECG: una guía completa para obtener lecturas precisas

{{{sourceTextContent.subTitle}}}

mujer 12 plomo ecg colocación mujer

{{{sourceTextContent.description}}}

Introducción al ECG y su importancia
La electrocardiografía (ECG) es una de las herramientas de diagnóstico más importantes de la medicina moderna. Al registrar la actividad eléctrica del corazón, permite a los médicos detectar arritmias, infartos de miocardio, isquemia y muchas otras afecciones cardiacas. Sin embargo, la precisión de un ECG depende en gran medida de la correcta colocación de las derivaciones. Incluso un pequeño error puede distorsionar el trazado y conducir a un diagnóstico erróneo y a un tratamiento inadecuado.

Esta guía explica todo lo que necesita saber sobre la colocación de derivaciones en ECG, desde los fundamentos del sistema de 12 derivaciones hasta técnicas avanzadas para casos especiales.

Comprensión de las derivaciones de ECG
Derivaciones de las extremidades (I, II, III, aVR, aVL, aVF)
Las derivaciones de las extremidades miden la actividad eléctrica del corazón en el plano frontal.

Derivación I: de brazo derecho a brazo izquierdo

Derivación II: del brazo derecho a la pierna izquierda

Derivación III: del brazo izquierdo a la pierna izquierda

Derivaciones aumentadas (aVR, aVL, aVF): miden la actividad de una extremidad en relación con la media de las demás

Derivaciones torácicas (precordiales) (V1-V6)
Las derivaciones torácicas examinan la actividad eléctrica en el plano horizontal. Proporcionan información detallada sobre las paredes anterior, lateral y septal del corazón.

Sistema estándar de ECG de 12 derivaciones
Diferencia entre derivaciones y electrodos
Muchas personas confunden los términos derivación y electrodo. Los electrodos son los parches adhesivos que se colocan en la piel, mientras que las derivaciones son las vistas eléctricas del corazón generadas por estos electrodos.

Importancia clínica del ECG de 12 derivaciones
El ECG de 12 derivaciones proporciona una visión tridimensional de la actividad del corazón, lo que permite detectar isquemias, infartos, arritmias y anomalías estructurales.

Guía paso a paso para la colocación correcta de las derivaciones en el ECG
Preparación antes de colocar las derivaciones
Asegúrese de que la piel está limpia y seca

Afeite el vello excesivo si es necesario

Coloque al paciente en una posición cómoda, en decúbito supino

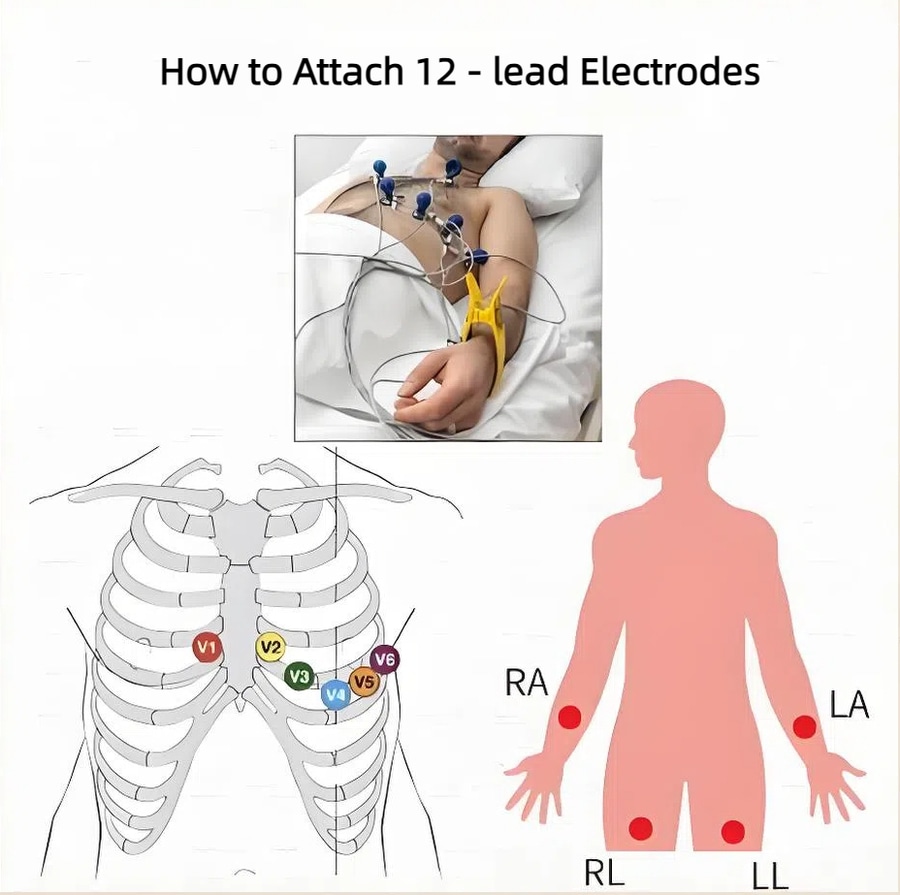

Explicación de la colocación del cable en las extremidades
Brazo derecho (AR): en la muñeca o el hombro derechos

Brazo izquierdo (LA): en la muñeca o el hombro izquierdos

Pierna derecha (RL): se utiliza como electrodo de masa y se coloca en el tobillo

Pierna izquierda (LL): en el tobillo o muslo izquierdo

Colocación del cable torácico (V1-V6)
V1: 4º espacio intercostal, borde esternal derecho

V2: 4º espacio intercostal, borde esternal izquierdo

V3: A medio camino entre V2 y V4

V4: 5º espacio intercostal, línea medioclavicular

V5: Horizontal con V4, línea axilar anterior

V6: Horizontal con V4, línea axilar media

Errores comunes en la colocación de cables y cómo evitarlos
Intercambio de derivaciones en las extremidades (RA con LA)

Identificación incorrecta del espacio intercostal

Mala alineación de los cables torácicos, especialmente en pacientes obesos

Colocación demasiado alta de V1 y V2, lo que altera las lecturas del segmento ST

Repercusiones de la colocación incorrecta de las derivaciones en la interpretación del ECG
Una colocación incorrecta puede dar lugar a diagnósticos erróneos de afecciones como:

Infarto de miocardio

Bloqueos de rama

Agrandamiento de la cámara

Interpretación errónea de la desviación del eje

Consideraciones especiales en la colocación de derivaciones
Colocación del ECG en pacientes obesos
El tejido adicional puede dificultar la localización de los puntos de referencia anatómicos. Las derivaciones pueden necesitar ligeros ajustes para obtener resultados precisos.

Colocación del ECG en mujeres
Los electrodos deben colocarse bajo el tejido mamario siempre que sea posible para evitar su desplazamiento.

Colocación de electrodos en niños
Los niños a menudo requieren posiciones modificadas del electrodo debido a su menor tamaño torácico.

Colocación avanzada de derivaciones más allá del ECG estándar
Derivaciones torácicas derechas
Se utilizan cuando se sospecha un infarto ventricular derecho. Las derivaciones V3R-V6R se colocan en el lado derecho del tórax.

Derivaciones posteriores
Se aplican para detectar un infarto de la pared posterior. Las derivaciones V7-V9 se colocan en la espalda del paciente.

Consejos para que los profesionales sanitarios dominen la colocación de las derivaciones del ECG
Practique la identificación de puntos de referencia anatómicos

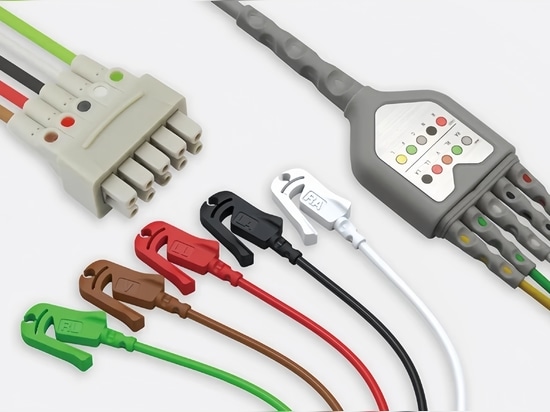

Utilice cables codificados por colores si dispone de ellos

Confirmar la adherencia de los electrodos para garantizar la calidad de la señal

Compruebe dos veces las posiciones antes de grabar

Preguntas frecuentes sobre la colocación de derivaciones en el ECG
Q1. ¿Por qué es tan importante colocar correctamente las derivaciones en el ECG?
Porque incluso un pequeño error puede conducir a un diagnóstico erróneo de enfermedades cardiacas graves.

Q2. ¿Puede realizarse un ECG con menos de 12 derivaciones?
Sí, pero el ECG de 12 derivaciones proporciona la visión diagnóstica más completa.

Q3. ¿Qué ocurre si V1 y V2 están colocadas demasiado altas?
Puede simular un bloqueo de rama derecha o una isquemia de la pared anterior.

Q4. ¿Cómo coloco las derivaciones del ECG en una paciente con mamas grandes?
Mueva los electrodos ligeramente por debajo del tejido mamario, asegurando una alineación adecuada del espacio intercostal.

Q5. ¿Se pueden colocar cables de extremidades en el torso?
Sí, en casos de emergencia, las derivaciones de las extremidades pueden colocarse proximalmente en el torso, aunque la interpretación puede variar ligeramente.

Q6. ¿Necesitan los niños una colocación diferente de las derivaciones del ECG?
Sí, los niños suelen necesitar una colocación de electrodos ajustada debido a su anatomía más pequeña.

Conclusión
La colocación correcta de los electrodos en el ECG es una habilidad fundamental que todo profesional sanitario debe dominar. Garantiza lecturas precisas, evita diagnósticos erróneos y, en última instancia, mejora los resultados de los pacientes. Tanto si se trata de configuraciones estándar de 12 derivaciones como de consideraciones especiales o colocaciones avanzadas, la atención a los detalles es fundamental.
