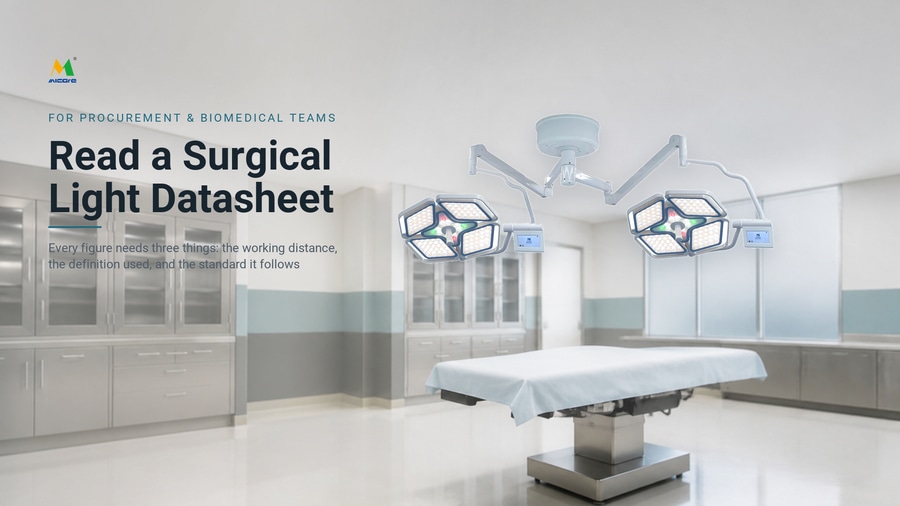

Cómo leer la ficha técnica de una lámpara quirúrgica sin dejarse engañar

{{{sourceTextContent.subTitle}}}

Cifras sin matizar, no falsas: guía para el comprador sobre cómo interpretar las especificaciones de las lámparas quirúrgicas

{{{sourceTextContent.description}}}

La mayoría de las fichas técnicas de lámparas quirúrgicas no son erróneas, sino que carecen de precisiones. La cifra es real, pero no se indica la condición en la que se midió. Esta guía explica qué datos tienen sentido por sí mismos, cuáles no significan nada sin indicar la condición en la que se midieron y qué hay que preguntar cuando falta dicha condición.

Nanchang / Shanghái — Dos fichas técnicas de lámparas quirúrgicas pueden indicar ambas 160 000 lux y describir dos productos diferentes. Una cifra puede haberse medido a un metro de distancia, en el centro del haz, en una unidad de producción. La otra puede ser el valor máximo tomado a menor distancia, o una cifra extraída de un prototipo de laboratorio. Ninguna de las dos afirmaciones es necesariamente falsa. Lo que hace que la comparación carezca de valor es que falta la condición de medición —y esa condición es lo que convierte una cifra en una especificación—.

Esta guía está dirigida a quienes tienen que comparar esos documentos: distribuidores que preparan una respuesta a una licitación, equipos biomédicos de hospitales que realizan una evaluación y responsables de compras a quienes se les pedirá que justifiquen una preselección. Abarca qué debe contener una ficha técnica útil, cómo normalizar dos fichas técnicas antes de compararlas y qué datos deben considerarse señales de alerta.

La respuesta breve
La ficha técnica de una lámpara quirúrgica es comparable cuando cada dato fotométrico va acompañado de tres elementos: la distancia de trabajo a la que se midió, la definición utilizada para obtenerlo y la norma de referencia que sigue la medición.

Si falta alguno de estos tres elementos, la cifra no puede compararse con la de otro proveedor. Solo puede compararse con otra ficha técnica del mismo proveedor —que es precisamente la comparación que no le ayuda a decidir—.

1. Iluminancia: la cifra que más a menudo induce a error
La iluminancia, medida en lux, es la cifra más destacada en casi todas las fichas técnicas de lámparas quirúrgicas, y la que se cita con mayor frecuencia sin matizaciones.

La dificultad es de carácter geométrico. La iluminancia disminuye a medida que aumenta la distancia desde la fuente de luz. En el caso de una fuente pequeña, la caída de intensidad se aproxima a la ley del inverso del cuadrado; en el caso de una matriz LED de gran superficie, la disminución es más suave, ya que la superficie emisora subtiende un ángulo más amplio; pero sigue siendo una disminución, y sigue siendo lo suficientemente pronunciada como para que una cifra medida a 0,7 m y otra medida a 1,0 m no sean la misma.

Por lo tanto, una ficha técnica que indique «hasta 160 000 lux» no te dice cómo se comportará la luz en un quirófano. Te indica el valor más alto que se podría indicar. Las dos preguntas que aclaran esto son:

¿A qué distancia de trabajo se midió esto? La distancia de medición debería figurar en la ficha técnica, no indicarse verbalmente a posteriori.
¿Se trata del valor central o de una media en todo el campo luminoso? La iluminancia central (pico) y la iluminancia media en todo el campo difieren, y mezclar ambos conceptos entre distintos proveedores da lugar a una comparación que favorece a la ficha técnica que haya elegido la definición más amplia.
2. El campo luminoso: d50 y d10 no son la misma medida
La cobertura útil de una lámpara quirúrgica se describe mediante el diámetro de su campo luminoso, es decir, el diámetro del área iluminada. La complicación radica en que el campo no tiene un borde definido: se difumina hacia el exterior, por lo que el diámetro depende totalmente de dónde se trace la línea.

La convención consiste en definir el diámetro como un porcentaje de la iluminancia máxima. d50 es el diámetro dentro del cual la iluminancia es, como mínimo, el 50 % de su valor máximo. d10 es el diámetro en el que la iluminancia es del 10 %. En una luminaria típica, d10 es sustancialmente mayor que d50 —a menudo en un tercio o más—.

Esa diferencia es la oportunidad. Una ficha técnica que indique «diámetro del campo de luz de 300 mm» sin especificar d50 o d10 ha utilizado la definición más favorable, y un comprador que la compare con la cifra de d50 de otro proveedor estará comparando dos medidas diferentes que utilizan la misma unidad. Pregunte qué definición se aplica y a qué distancia de trabajo.

3. Profundidad de iluminación
Las intervenciones en cavidades profundas y con abdomen abierto requieren que el campo luminoso mantenga su tamaño a medida que se desplaza la lámpara y las manos del cirujano atraviesan el haz. La profundidad de iluminación es el rango de distancia en el que el campo luminoso se mantiene dentro de una banda definida —que suele expresarse como un rango, por ejemplo, de 0,6 m a 1,2 m, según un criterio establecido.

El criterio es tan importante como el rango. «Gran profundidad de iluminación» no constituye información. Una entrada útil indica el rango en centímetros y la tolerancia aplicada; por ejemplo, la distancia a lo largo de la cual el diámetro del campo se mantiene dentro de un porcentaje establecido de su valor a la distancia de referencia.

4. Dilución de la sombra: la característica que distingue a las lámparas quirúrgicas de las lámparas brillantes
Una lámpara quirúrgica no es simplemente una lámpara muy brillante. Su función es mantener iluminado el campo operatorio cuando la cabeza, las manos y los instrumentos del cirujano ya se encuentran dentro del haz de luz. Esa propiedad se mide como dilución de la sombra: el porcentaje de iluminancia sin sombras que la luminaria sigue proporcionando cuando se coloca un obstáculo definido en el campo.

Esta es la entrada de la categoría que con mayor frecuencia se utiliza de forma indebida. Una afirmación comercial del tipo «sin sombras» no aporta absolutamente ninguna información sobre la medición. Los proveedores que sí la miden suelen publicar más de una cifra: el rendimiento con una sola obstrucción y con dos, ya que una luminaria que resiste frente a una máscara puede ver reducido su rendimiento frente a la segunda.

Sea cual sea la cifra, la configuración de la prueba determina su significado: el tamaño y la forma de la obstrucción, su posición en el haz y la distancia de trabajo modifican el resultado. Si la ficha técnica ofrece una cifra de dilución de la sombra pero no especifica la configuración, dicha cifra aún no es utilizable.

5. Temperatura de color y rendimiento cromático
Dos propiedades distintas se suelen confundir habitualmente.

La temperatura de color (kelvin) describe el aspecto de la luz. Las preguntas que conviene plantearse son si la cifra corresponde a un único valor o a un rango ajustable, cuál es la tolerancia y —si la luminaria es ajustable— a qué ajuste se aplica la cifra indicada. Un rango de «3.500–5.000 K» y un valor fijo de «4.000 K» describen productos diferentes y se adaptan a procedimientos distintos.

El índice de reproducción cromática describe la fidelidad con la que la luz reproduce los colores. Suele indicarse como Ra en relación con un conjunto estándar de colores de prueba. El Ra por sí solo tiene un punto ciego conocido: dado que calcula la media de toda la paleta, una luminaria puede presentar un Ra elevado y, sin embargo, reproducir mal los rojos intensos —y es precisamente en los rojos intensos donde se produce la discriminación de tejidos y la evaluación de la sangre y la perfusión—. Cuando una ficha técnica indique el Ra, pregunta también por el R9 (rojo saturado). Un Ra elevado sin indicar el R9 es una respuesta incompleta.

6. Vida útil de los LED: las horas no significan nada sin L y B
«50 000 horas» no es una vida útil. Es una cifra extraída de una designación de dos partes que la ficha técnica ha omitido.

El flujo luminoso de los LED disminuye gradualmente en lugar de fallar de forma brusca, por lo que la vida útil se especifica en dos dimensiones:

L — el umbral de mantenimiento del flujo luminoso. L70 significa que el flujo luminoso ha descendido al 70 % del inicial; L80, al 80 %; L90, al 90 %.
B: el porcentaje de unidades que se espera que caigan por debajo de ese umbral al alcanzar la cifra de horas indicada. B50 significa la mitad de una población; B10 significa el 10 %.
Por lo tanto, L80B50 a las 50 000 horas y L70B10 a las 50 000 horas son afirmaciones diferentes con implicaciones muy distintas para la planificación del mantenimiento. Ambas dependen además de la corriente de alimentación y de la temperatura ambiente, ya que la degradación de los LED se acelera con el calor: una cifra indicada sin especificar sus condiciones térmicas no es extrapolable a una sala de operaciones real.

Pida los valores L y B juntos, las condiciones de ensayo y si la cifra es una proyección o un valor medido. En la práctica, las declaraciones de mantenimiento del flujo luminoso suelen basarse en datos de ensayo LM-80 proyectados mediante TM-21.

7. Cómo es una entrada comparable
Hay nueve parámetros que tienen mayor peso en la ficha técnica de una lámpara quirúrgica. Para cada uno de ellos, a continuación se contrasta la forma en que se suele escribir con la forma que adopta una entrada comparable. Las cifras entre corchetes ilustran únicamente el formato; no son las especificaciones de ningún producto y no deben interpretarse como tales.

Iluminancia. Se suele escribir como «hasta 160 000 lux». Una entrada comparable indica un valor de iluminancia central a una distancia de trabajo determinada y especifica la norma según la cual se realiza la medición; por ejemplo, iluminancia central [valor] lx a [distancia de trabajo] m, medida según la norma IEC 60601-2-41.

Campo luminoso. Se suele escribir como «diámetro del campo 300 mm». Una entrada comparable proporciona ambos diámetros, a la misma distancia de trabajo: d50 [valor] mm y d10 [valor] mm, ambos a [distancia de trabajo] m.

Profundidad de iluminación. Se suele escribir como «excelente profundidad de iluminación». Una entrada comparable indica primero la tolerancia y después el rango: el campo luminoso se mantiene dentro del [x] % de su valor de referencia en el intervalo de [a] a [b] m.

Dilución de la sombra. Se suele indicar como «sin sombras». Una entrada comparable proporciona los porcentajes medidos junto con la configuración de la obstrucción: [valor] % con una sola obstrucción y [valor] % con dos, utilizando una obstrucción de [tamaño] a [distancia de trabajo] m.

Temperatura de color. Se suele escribir como «4000 K». Una entrada comparable indica el valor, la tolerancia y el ajuste: [valor] K ± [tolerancia] K en [ajuste], ajustable en un rango de [a]–[b] K.

Rendimiento cromático. Se suele escribir como «alto CRI». Una entrada comparable indica ambos índices a una temperatura de color determinada: Ra [valor] y R9 [valor] a [temperatura de color].

Vida útil del LED. Se suele indicar como «50 000 horas». Una entrada comparable proporciona el valor L, el valor B, la condición y la base: L[valor]B[valor] a [horas] horas, en [condiciones de funcionamiento y ambientales], [proyectado o medido].

Protección contra la entrada de agua y polvo. Se suele indicar como «duradero, fácil de limpiar». Una entrada comparable proporciona el código IP según la norma a la que se ajusta: IP[valor] según la norma IEC 60529.

Características eléctricas. Se suele escribir como «220 V». Una entrada comparable indica el rango, la frecuencia y la variante que se ha probado realmente: [a]–[b] V, [frecuencia] Hz; variante probada [identificador], para el mercado [x].

Lee la parte de «entrada comparable» de cada uno de los puntos anteriores y verás que el patrón es el mismo en todos los casos: cada cifra indica su condición. Esa es toda la disciplina.

8. Normalizar dos fichas técnicas antes de compararlas
Las fichas técnicas de diferentes fabricantes rara vez utilizan convenciones idénticas. Cinco pasos permiten ponerlas en un plano común:

Misma distancia de trabajo. Solicita la curva de iluminancia medida en lugar de un único punto, y lee ambos productos a la distancia que realmente se utiliza en tu quirófano.
Misma definición de campo. Compara d50 con d50 y d10 con d10. Nunca compares el d50 de un proveedor con el d10 de otro.
Mismo ajuste de temperatura de color. En el caso de las luminarias regulables, compara con el ajuste que pretendes utilizar, no con el ajuste que cada proveedor prefiera publicar.
Misma base de vida útil. Compara L con L y B con B, y comprueba que las condiciones térmicas coincidan.
Misma edición de la norma. Tenga en cuenta a qué edición de la norma de ensayo de tipo hace referencia cada informe. La norma IEC 60601-2-41 es la norma específica que regula las luminarias quirúrgicas; su edición actual es la 3.ª, publicada en 2021, que anula y sustituye a la 2.ª edición de 2009, junto con su enmienda de 2013. Un informe que haga referencia únicamente a la edición anterior no es automáticamente inválido, pero la antigüedad de los datos es un motivo de duda legítimo, especialmente cuando se han revisado los requisitos de cromaticidad.
9. Entradas que deben considerarse señales de alerta
Ausencia de distancia de medición en cualquier parte del documento.
Iluminancia expresada como «hasta» con una sola cifra.
Una declaración de rendimiento cromático sin valor Ra, o con Ra pero sin R9.
«Sin sombras» sin medición de la dilución de la sombra.
Vida útil de los LED en horas sin designación L y B.
Un informe de ensayo de tipo que solo cita una edición de la norma sustituida, sin explicación alguna.
Ausencia de índice de protección contra la entrada de agua y polvo para equipos destinados a un quirófano.
Cifras que difieren entre el folleto, la página web y la respuesta a la licitación.
No se indica qué variante eléctrica se sometió a ensayo.
10. Qué solicitar — en un solo correo electrónico
Antes de que se fije la lista de candidatos preseleccionados, solicita por escrito: una ficha técnica en la que cada dato fotométrico incluya su distancia de trabajo y su definición; el campo luminoso tanto en d50 como en d10; el resultado de la dilución de la sombra con su configuración de obstrucción; Ra y R9 a una temperatura de color especificada; los valores de vida útil de L y B con sus condiciones y base; el grado de protección contra la entrada de agua y polvo; las variantes eléctricas ofrecidas y la variante que se sometió a ensayo; y la edición de la norma IEC 60601-2-41 a la que se ajusta el ensayo de tipo.

Un proveedor que responda a esa lista dispone de una ficha técnica que puedes evaluar. Un proveedor que responda a parte de ella te ha proporcionado información útil sobre la documentación que recibirás durante el resto del proyecto.

Preguntas frecuentes
P: ¿Es falsa la afirmación de «160 000 lux»? R: No necesariamente, pero es incompleta. Una cifra de lux solo tiene sentido si se indica la distancia de trabajo a la que se midió y si se especifica si se trata del valor central (pico) o del valor medio. Sin esos datos, no se puede comparar con la cifra de otro proveedor.

P: ¿Qué significa d50? R: d50 es el diámetro del área iluminada dentro de la cual la iluminancia es, como mínimo, el 50 % de su valor máximo. Es la forma convencional de expresar el tamaño del campo de luz útil. El d10, el diámetro al 10 % del máximo, es el mismo concepto aplicado al borde exterior del haz y es una cifra considerablemente mayor.

P: ¿Qué es la dilución de la sombra y por qué es más importante que el brillo? R: La dilución de la sombra es el porcentaje de iluminancia no oscurecida que la luminaria sigue proporcionando cuando se coloca un obstáculo definido en el haz. Mide lo que ocurre en el campo operatorio una vez que la cabeza, las manos y los instrumentos del cirujano se interponen entre la luz y el paciente —lo cual es la situación habitual en cirugía—. El brillo por sí solo no dice nada al respecto.

P: Si el Ra ya es alto, ¿por qué se pide el R9? R: El Ra promedia el rendimiento de la reproducción cromática en una paleta estándar de colores de prueba, y el rojo intenso tiene relativamente poco peso en esa media. El R9 informa específicamente sobre la reproducción del rojo saturado, que es donde se evalúa la discriminación entre tejidos y sangre. Una luminaria puede presentar un Ra elevado y, sin embargo, reproducir mal el rojo intenso.

P: ¿Qué me indica realmente L80B50? R: Se trata de una indicación que consta de dos partes. L80 significa que el flujo luminoso ha descendido al 80 % de su valor inicial; B50 significa que se espera que el 50 % de las unidades alcancen ese umbral en el número de horas indicado. L80B10 en el mismo número de horas es una afirmación más sólida que L80B50, ya que se espera que solo el 10 % de las unidades caiga por debajo del umbral.

P: ¿A qué edición de la norma IEC 60601-2-41 debe hacer referencia un informe de ensayo? R: La edición actual es la 3.ª, publicada en 2021, que anula y sustituye a la 2.ª edición de 2009 y a su enmienda de 2013. Un informe basado en la edición anterior no queda automáticamente invalidado, pero es razonable preguntarse si existen pruebas de ensayo conformes a la edición actual.

P: ¿Puedo comparar a dos proveedores basándome únicamente en sus fichas técnicas publicadas? R: Solo si ambas fichas técnicas indican la distancia de trabajo, la definición y la base normativa de cada dato fotométrico, lo cual es poco habitual. En la mayoría de las evaluaciones, el primer paso no es comparar, sino solicitar a ambos proveedores las condiciones que faltan y, a continuación, realizar la comparación.

Este artículo describe la documentación y las convenciones de medición para la iluminación quirúrgica en general, y se proporciona únicamente a título de referencia comercial. No constituye asesoramiento técnico, normativo ni jurídico, y no establece ni implica ninguna especificación, dato de rendimiento ni certificación de ningún producto en particular. Evalúe siempre la ficha técnica del fabricante y la documentación de ensayo correspondiente al modelo exacto que pretenda adquirir.

Referencias
IEC 60601-2-41 — Requisitos particulares para la seguridad básica y el rendimiento esencial de las luminarias quirúrgicas y las luminarias para diagnóstico. Edición actual: Edición 3 (2021), que anula y sustituye a la Edición 2 (2009) y su enmienda de 2013.
IEC 60601-1 — Equipos eléctricos médicos — Parte 1: Requisitos generales de seguridad básica y prestaciones esenciales
IEC 60529 — Grados de protección proporcionados por las carcasas (código IP)
IES LM-80 — Método homologado para medir el mantenimiento del flujo luminoso de las fuentes de luz LED
IES TM-21 — Proyección del mantenimiento a largo plazo del flujo luminoso de las fuentes de luz LED
21 CFR 878.4580 — Lámpara quirúrgica (Clase II, controles especiales): https://www.ecfr.gov/current/title-21/part-878/section-878.4580
FDA — Resumen de la normativa sobre productos sanitarios: https://www.fda.gov/medical-devices/device-advice-comprehensive-regulatory-assistance/overview-device-regulation
EN ISO 13485:2016 — Productos sanitarios — Sistemas de gestión de la calidad — Requisitos a efectos reglamentarios
