Rejillas antidispersión

{{{sourceTextContent.description}}}

1. ¿Qué es una rejilla antidispersión? Principio básico de funcionamiento
Una rejilla antidispersión (a menudo abreviada como rejilla) es un componente auxiliar crítico ampliamente instalado entre el tubo de rayos X y el detector digital / placa de imagen en equipos radiográficos.

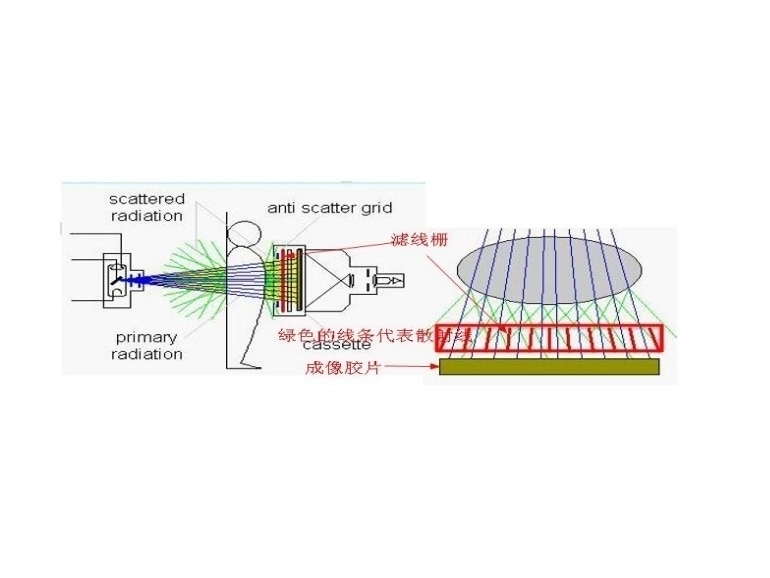

Durante la exposición a los rayos X, los rayos X primarios viajan directamente a través del cuerpo humano y llegan al detector para formar imágenes anatómicas válidas. Mientras tanto, en el interior de los tejidos se genera un gran número de rayos X secundarios dispersos, que viajan en direcciones aleatorias y se superponen a la imagen válida, provocando empañamiento, reducción del contraste y detalles borrosos de las lesiones.
La rejilla está formada por cientos de tiras paralelas de plomo absorbente y rellenos interespaciales permeables a los rayos X (aluminio, fibra o fibra de carbono). Las tiras de plomo bloquean la mayor parte de los rayos dispersos que inciden oblicuamente, mientras que los rayos primarios de imagen rectos pasan sin problemas a través de los huecos y llegan al detector. De este modo, el contraste de la imagen mejora significativamente.
2. Por qué las rejillas antidispersión son indispensables en radiografía de rayos X
Eliminan la niebla de la imagen causada por la radiación dispersa, aumentan el contraste de los huesos, los tejidos blandos y los límites de las lesiones;
Revelan lesiones sutiles, como fracturas óseas diminutas e hiperostosis leve, que son fáciles de pasar por alto en las radiografías simples;
Reducir la potencia de salida de rayos X requerida, ayudando a reducir la dosis de radiación a los pacientes bajo idénticos estándares de calidad de imagen;
Estandarizar la calidad de las imágenes, unificar los criterios de interpretación de las películas para los radiólogos y reducir los riesgos de diagnósticos erróneos.
Para las partes gruesas del cuerpo (abdomen, pelvis, columna vertebral, muslo, etc.) con radiación dispersa grave, las rejillas son obligatorias para el examen radiográfico rutinario.
3. Parámetros técnicos clave de las rejillas antidispersión (Glosario completo)
3.1 Relación de rejilla
El indicador más básico, calculado como la altura de las tiras de plomo dividida por la anchura de la separación interespacial.
Relación baja (4:1 / 5:1): Capacidad antidispersión débil, adecuada para extremidades delgadas y radiografía pediátrica de bajo kV;
Relación media (8:1 / 10:1): Modelo universal clínico general, ampliamente utilizado para exámenes de tórax, extremidades y articulaciones;
Relación alta (12:1 / 15:1): Gran capacidad para bloquear los rayos dispersos de alta energía, aplicado a la obtención de imágenes de abdomen, columna lumbar y torso grueso con un ajuste de kV alto.
3.2 Frecuencia de rejilla
Se refiere al número de pares de bandas de plomo por centímetro o por pulgada. Las frecuencias convencionales oscilan entre 28 líneas/cm y 43 líneas/cm.

Las frecuencias más altas proporcionan imágenes más detalladas, pero aumentan los costes de procesamiento y los requisitos de precisión de posicionamiento.

3.3 Distancia focal (Focal Range)
Alcance SID (distancia fuente-imagen) válido designado y ajustado a la retícula. Si la distancia de disparo real se desvía mucho más allá de este rango, los rayos primarios válidos también se verán bloqueados por las tiras de plomo, lo que provocará un corte evidente de la retícula y una pérdida parcial de la imagen.
3.4 Material del relleno interespacial
Opciones comunes: aleación de aluminio, fibra vegetal, fibra de carbono.
El relleno de aluminio se caracteriza por su estructura estable y bajo precio, y es la opción más común;
El relleno de fibra de carbono tiene un índice de atenuación de rayos X más bajo, lo que reduce aún más la exposición del paciente a la radiación, y se utiliza en sistemas de RD de gama alta.
4. Clasificación común y escenarios de aplicación de las rejillas
4.1 Por estilo de estructura
Rejilla fija estacionaria

Fijada dentro de la mesa de exploración o del soporte bucky vertical, de bajo coste, utilizada para salas de radiografía fijas. Pueden aparecer pequeños artefactos de líneas de rejilla en las imágenes, que pueden eliminarse mediante software de procesamiento posterior de imágenes en equipos de RD modernos.

Rejilla Bucky móvil (Rejilla Potter-Bucky)

Accionada por un motor para que gire horizontalmente durante la exposición. Las tiras de plomo se mueven rápidamente, por lo que las líneas de la cuadrícula aparecen borrosas e invisibles en la imagen final. Es la configuración estándar de las máquinas DR estacionarias de alta calidad.

4.2 Por disposición de las tiras de plomo
Cuadrícula paralela lineal: Tipo universal de uso general, aplicable a la mayoría de las radiografías convencionales de partes del cuerpo;
Rejilla enfocada: Las tiras de plomo convergen hacia el punto focal de rayos X, totalmente utilizado dentro del rango de distancia focal nominal, mayor tasa de utilización de rayos;
Rejilla cruzada: Dos capas de rejillas lineales apiladas perpendicularmente, excelente rendimiento antidispersión, sólo se utiliza para exámenes especiales de ultra alta definición.
4.3 Por forma de instalación
Rejilla integrada: Integrada en la mesa de radiografía / soporte vertical, compatible con sistemas DR fijos;
Rejilla portátil extraíble: Accesorio independiente, conveniente para máquinas de rayos X móviles, radiografía de cabecera y equipos DR montados en vehículos.
5. Principios de adaptación y precauciones de uso clínico
Haga coincidir la relación de la rejilla con el voltaje del tubo (kV): Los exámenes de torso grueso con alto kV deben adoptar rejillas enfocadas de alta relación, de lo contrario los rayos dispersos no pueden filtrarse eficazmente;
Controlar estrictamente la SID real dentro del rango de distancia focal nominal de la rejilla para evitar el corte de la rejilla;
Observar la cara focal marcada en la rejilla (cara de incidencia de los rayos X). La cara focal debe estar orientada hacia el tubo de rayos X, la instalación inversa provocará una atenuación de la imagen completa y una grave subexposición;
Las rejillas portátiles deben colocarse pegadas a la superficie del detector y evitar que se inclinen durante la toma;
Para extremidades ultrafinas (dedos, muñecas), el volumen de radiación dispersa es extremadamente bajo, y la radiografía puede realizarse sin rejilla para ahorrar tiempo de exposición y reducir aún más la dosis de radiación.
Resumen final
La rejilla antidispersión es un componente consumible de bajo coste pero fundamental que determina la calidad de las radiografías. Su correcta selección, instalación y funcionamiento influyen directamente en la precisión del diagnóstico de lesiones, la seguridad radiológica del paciente y la larga vida útil de los detectores de RD. Es un accesorio básico necesario que no puede omitirse en los departamentos de radiología estandarizados y en las clínicas ambulatorias.
