El núcleo de la radiografía digital: el detector de panel plano

{{{sourceTextContent.subTitle}}}

Pantalla plana

{{{sourceTextContent.description}}}

En el contexto de los rápidos avances en los ecosistemas de la radiografía digital (DR), hay un componente fundamental que determina la fidelidad de la imagen, la capacidad de diagnóstico y la reducción del riesgo de radiación: el detector de panel plano (FPD). Considerado el corazón de los equipos de RD, sustenta el cambio de paradigma que ha llevado a abandonar la película analógica de rayos X en favor de la digitalización total. Este artículo analiza en profundidad este módulo indispensable que sustenta la radiografía médica contemporánea.
1. ¿En qué consiste un detector de panel plano?
Un detector de panel plano es un sofisticado sensor radiográfico optoelectrónico que captura proyecciones de rayos X a través de una matriz bidimensional de píxeles. En términos sencillos, sustituye a los casetes de rayos X tradicionales y a la película analógica, transformando los flujos atenuados de rayos X que atraviesan a los pacientes directamente en señales visuales digitalizadas para su visualización en terminales informáticos. Este avance tecnológico trascendental supera los inconvenientes inherentes a la radiografía basada en película, permitiendo la adquisición de imágenes en fracciones de segundo, una exposición mínima a la radiación y un posprocesamiento algorítmico avanzado.
2. Mecanismos de funcionamiento: dos paradigmas distintos para convertir los rayos X en imágenes digitales
Arquitectura de conversión indirecta, ejemplificada por el silicio amorfo
Esta arquitectura sigue siendo la solución comercial más extendida. Los cuantos de rayos X inciden primero sobre sustratos centelleantes, normalmente yoduro de cesio (CsI) u oxisulfuro de gadolinio (GOS), que convierten la radiación incidente en luminiscencia visible. Posteriormente, las matrices de fotodiodos de silicio amorfo recogen dichos fotones y los transforman en impulsos eléctricos analógicos; la conversión de analógico a digital (A/D) genera, en última instancia, imágenes digitales rasterizadas. Debido a esta cadena secuencial de transducción de radiación, luminiscencia y señales eléctricas, la configuración se denomina «conversión indirecta».
Arquitectura de conversión directa ejemplificada por el selenio amorfo
Este esquema vanguardista elimina la conversión luminiscente intermedia. Los fotones de rayos X entrantes bombardean directamente las capas de selenio amorfo (a-Se) para generar pares electrón-hueco. Bajo la influencia de un campo eléctrico extrínseco, los portadores de carga generan corrientes eléctricas que se retienen en los condensadores de transistores de película delgada (TFT), lo que da lugar a imágenes digitales tras la transformación de analógico a digital. La exclusión de la transducción óptica evita la dispersión de fotones, lo que garantiza una resolución espacial superior, ideal para la radiografía de alta precisión, como la mamografía y la exploración esquelética ortopédica.
3 Topologías de transmisión

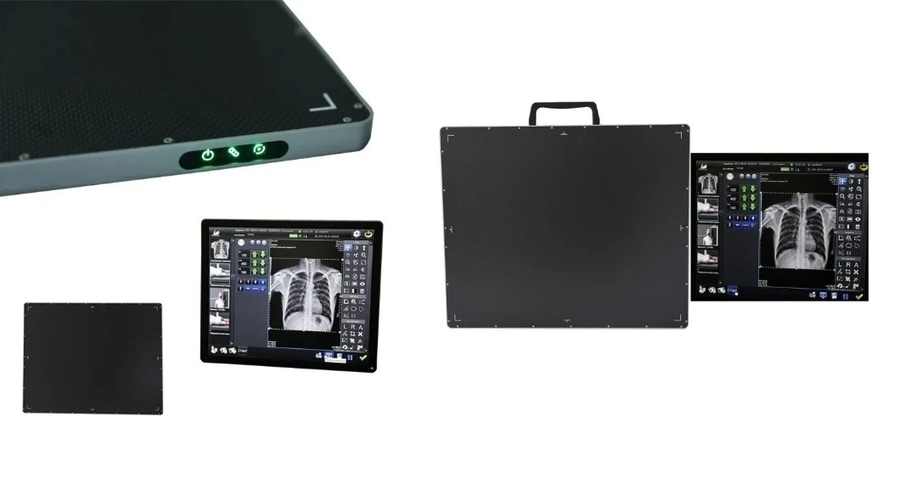

Detector de panel plano inalámbrico
Libres de las limitaciones del cableado, las variantes inalámbricas facilitan la reubicación y el ajuste angular sin restricciones, lo que las hace perfectas para salas de urgencias, diagnósticos a pie de cama y despliegues sobre el terreno. No obstante, persisten los riesgos de atenuación de la señal, acompañados de un elevado precio de venta.
Detector de panel plano con cable
Conectados mediante un cableado físico específico, los detectores con cable ofrecen una transmisión de señal robusta, un rápido rendimiento de datos y una buena relación calidad-precio, aunque con un radio de movilidad limitado.
4 Soluciones médicas pioneras gracias a una ingeniería perfeccionada que proporciona radiografía precisa para el bienestar público
Los equipos de radiografía digital (DR) portátiles trascienden la definición de mero hardware de imagen móvil. Funcionan como un catalizador fundamental para la modernización de la asistencia sanitaria de base, la divulgación de la salud pública y las intervenciones clínicas de contingencia. Liberan el diagnóstico radiográfico de alta calidad de las salas radiológicas fijas, extendiendo la atención especializada más allá de los hospitales a instituciones de base y entornos in situ. Cada examen radiográfico alcanza una mayor eficiencia, precisión y accesibilidad, democratizando los servicios de diagnóstico de primera calidad.
5 escenarios de aplicación muy variados
El ámbito de aplicación de los detectores de panel plano se extiende mucho más allá de los servicios de radiología convencionales:
Radiografía médica: exploraciones torácicas por DR, diagnóstico ortopédico, mamografía, angiografía digital y tomografía computarizada de haz cónico (CBCT).
Intervención a pie de cama y en urgencias: evaluación radiológica urgente para pacientes ingresados en la UCI en estado crítico y víctimas de traumatismos.
Ensayo industrial no destructivo: detección de defectos en piezas metálicas fundidas y uniones soldadas.
Inspección de seguridad: tomografía de equipaje y protocolos de control de mercancías.
6 Epílogo
Como hardware fundamental que hace posible la radiografía digital, los detectores de panel plano están impulsando transformaciones radicales que abarcan el diagnóstico clínico, los ensayos industriales y la vigilancia de seguridad. El sector es testigo de una evolución continua: de la película analógica a los paneles de sensores digitales, de la exposición estática única a la radiografía dinámica en tiempo real, y de la conexión por cable a la movilidad sin ataduras. Cada mejora iterativa hace que las imágenes de rayos X sean más nítidas, seguras y rápidas. La comprensión de la física operativa de los detectores y de sus clasificaciones arquitectónicas permite una toma de decisiones racional tanto en la adquisición de equipos como en su manejo clínico, lo que fomenta un diagnóstico preciso y unos estándares médicos más elevados.
