Diferencias entre las rejillas para rayos X de radiografía industrial y las rejillas para rayos X de uso médico

{{{sourceTextContent.subTitle}}}

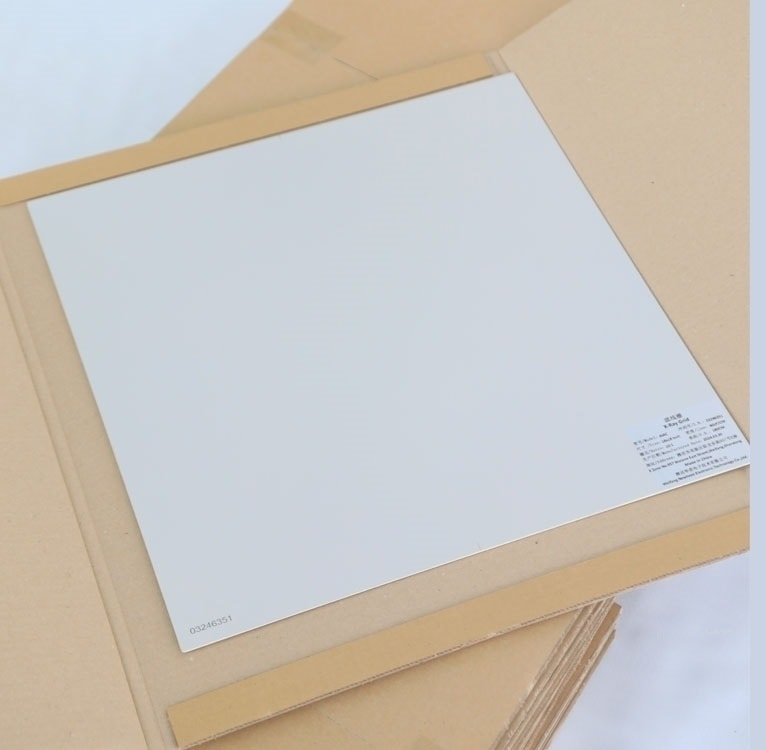

Rejillas para rayos X

{{{sourceTextContent.description}}}

Las rejillas antidesparcimiento de rayos X son componentes auxiliares indispensables en los sistemas de imagen radiográfica. Numerosos compradores confunden erróneamente las rejillas de rayos X para radiografía industrial con las rejillas de rayos X para uso médico, considerándolas piezas de recambio intercambiables debido a su aspecto exterior similar. Aunque ambos dispositivos siguen principios físicos idénticos para la supresión de la radiación dispersa, están diseñados para entornos operativos completamente distintos, lo que da lugar a diferencias importantes en los parámetros fundamentales, la composición de los materiales y el rendimiento específico para cada campo de aplicación.

El mecanismo de funcionamiento fundamental es el mismo para ambas variantes de rejilla. Cuando los haces de rayos X atraviesan el tejido humano o piezas industriales, se genera radiación secundaria dispersa, lo que reduce el contraste de la imagen y difumina los detalles más finos. Las tiras de plomo alineadas con precisión en el interior de la rejilla permiten que los rayos X primarios útiles atraviesen la rejilla hacia los detectores, al tiempo que absorben la mayor parte de los rayos dispersos de forma desordenada. Este proceso de filtrado restaura la nitidez de la imagen. Sin embargo, el nivel de energía de la radiación, el objeto de penetración y los ciclos de exposición difieren enormemente entre las aplicaciones médicas y las de ensayos no destructivos, lo que da lugar a todas las variaciones de diseño principales.

Las rejillas de rayos X médicas están optimizadas para la radiografía anatómica humana. Los tejidos del cuerpo humano presentan un espesor de atenuación de rayos X relativamente bajo. Por consiguiente, las rejillas médicas suelen adoptar relaciones de rejilla moderadas que oscilan entre 8:1 y 12:1. Su distancia focal está calibrada para distancias cortas entre la fuente y la imagen, tal y como se aplica en las salas de radiografía digital (DR) de los hospitales y en las unidades móviles junto a la cama del paciente. La selección de las materias primas cumple con estrictas normas de seguridad clínica. La prioridad del diseño radica en reducir la dosis de radiación del paciente y producir una escala de grises estable para un diagnóstico preciso de los tejidos humanos. Estas rejillas se instalan ampliamente en equipos de radiografía fijos y en sistemas médicos portátiles de radiografía digital (DR).

Las rejillas de rayos X para radiografía industrial están destinadas a la inspección no destructiva de piezas metálicas fundidas de gran espesor, cordones de soldadura y componentes pesados. Los procedimientos industriales de ensayos no destructivos (END) requieren rayos X de alta energía para penetrar en materiales metálicos densos. Por ello, las rejillas industriales se fabrican con relaciones de rejilla más elevadas y tiras de plomo más gruesas para contrarrestar la intensa radiación dispersa. Soportan una exposición continua de larga duración bajo una elevada potencia de radiación. Los rangos focales se adaptan a las grandes distancias entre la fuente y el detector, típicas de las estaciones de END en talleres. Las estructuras mecánicas reforzadas soportan las duras condiciones in situ. Las imágenes generadas se centran en identificar defectos en los materiales —como grietas, porosidad y fusión incompleta— en lugar de estructuras anatómicas orgánicas.

El uso cruzado de aplicaciones conlleva riesgos operativos tangibles. El montaje de rejillas de grado médico para la detección de defectos industriales da lugar a una supresión insuficiente de la dispersión, imágenes granuladas y con ruido, y a la no identificación de defectos. Por el contrario, la instalación de rejillas industriales para exámenes clínicos bloquea los haces primarios de rayos X en exceso. Los operadores se ven obligados a aumentar la potencia de radiación del equipo, lo que eleva el riesgo innecesario de exposición a la radiación para los pacientes.

Durante la adquisición de componentes, los compradores deben verificar las especificaciones críticas: relación de la rejilla, distancia focal, densidad de la tira de plomo y dimensiones totales. El parecido visual no justifica la sustitución directa. Confirme si el escenario previsto corresponde a la obtención de imágenes médicas clínicas o a ensayos no destructivos industriales. La selección de rejillas de rayos X adecuadamente adaptadas garantiza resultados fiables en la obtención de imágenes y prolonga la vida útil de los sistemas completos de inspección por rayos X.
