Reglas detalladas y exhaustivas sobre la colocación correcta de la rejilla de rayos X

{{{sourceTextContent.subTitle}}}

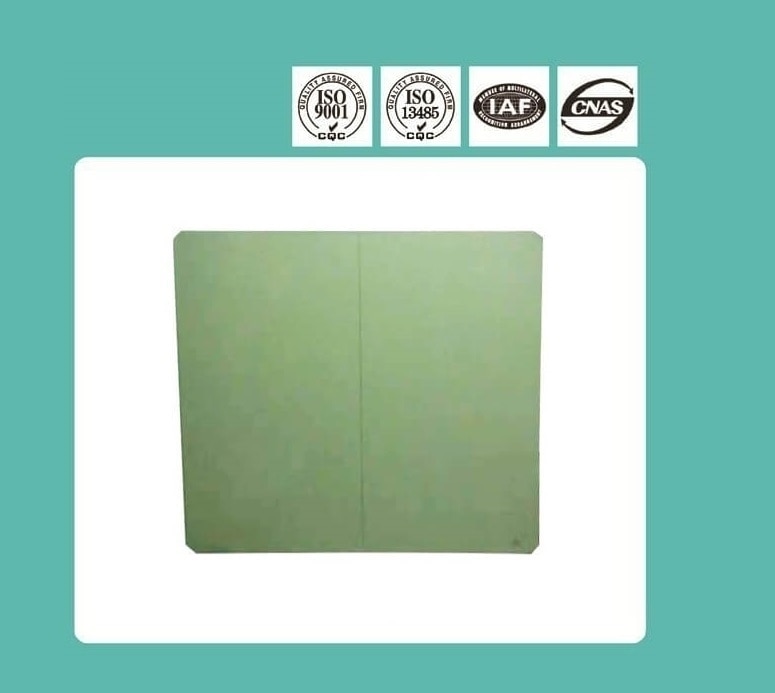

Rejilla para rayos X

{{{sourceTextContent.description}}}

Para los técnicos en radiología, los operadores de clínicas y los distribuidores de equipos médicos, dominar la colocación precisa de la rejilla antidesparsión de rayos X es la clave para obtener imágenes radiográficas nítidas y sin artefactos. Una colocación incorrecta de la rejilla provocará películas borrosas, un brillo desigual, una menor precisión diagnóstica e incluso daños irreversibles en los dispositivos de imagen. Este artículo analiza las normas de colocación de la rejilla de rayos X desde múltiples perspectivas, incluyendo el principio de funcionamiento, las reglas básicas de colocación, los casos de aplicación y los errores que deben evitarse en la práctica, con el fin de ayudar a los profesionales sanitarios a estandarizar su trabajo diario en radiografía.

1. Principio básico de funcionamiento de la rejilla de rayos X
Antes de aprender las técnicas de colocación, es necesario aclarar la función fundamental de la rejilla antidesparcimiento. Cuando los rayos X penetran en los tejidos humanos o animales, los rayos primarios útiles atraviesan directamente el tejido y se proyectan sobre los detectores de panel plano o las películas de rayos X para formar imágenes anatómicas válidas. Al mismo tiempo, en el interior del cuerpo humano se generan rayos X secundarios dispersos; estos rayos dispersos de forma desordenada carecen de valor diagnóstico y se superponen a la imagen, provocando una neblina gris generalizada, reduciendo el contraste y ocultando lesiones minúsculas, como fracturas sutiles y nódulos pulmonares.

Una rejilla de rayos X está formada por innumerables tiras paralelas de plomo y espaciadores de aluminio o fibra intercalados. Los rayos X útiles, que viajan en línea recta, pueden atravesar sin problemas los huecos entre las tiras de plomo, mientras que los rayos dispersos de forma desordenada son bloqueados y absorbidos por dichas tiras. La rejilla convierte la radiación dispersa y desordenada en un contraste nítido de la imagen, lo que constituye la base fundamental de sus requisitos de colocación.

2. Norma básica de colocación: el lado focal debe quedar orientado hacia el tubo de rayos X
Esta es la regla más importante para la instalación de la rejilla y, al mismo tiempo, el error más frecuente en la práctica clínica. Cada rejilla de rayos X tiene dos lados diferenciados: el lado focal y el lado receptor de la imagen. El lado focal, marcado con una línea focal o el logotipo «FOCUS», debe colocarse hacia el tubo de rayos X y la fuente de rayos X; el reverso plano queda orientado hacia el detector de panel plano o la placa de imagen.

Las tiras de plomo del interior de la rejilla focal están diseñadas para inclinarse ligeramente hacia el punto focal de los rayos X. Solo cuando el lado focal está orientado hacia el tubo, el ángulo de separación de las tiras de plomo puede coincidir con el ángulo de emisión de los rayos X primarios. Si se coloca al revés, las tiras de plomo interceptarán una gran cantidad de rayos primarios, lo que dará lugar a imágenes extremadamente oscuras e inservibles con sombras negras evidentes en forma de franjas.

3. Ajuste de la distancia: cumplir estrictamente con el rango de distancia focal nominal
Cada rejilla filtrante está etiquetada con una distancia focal nominal, como 100 cm, 150 cm o 180 cm, que se refiere a la distancia válida entre el punto focal del tubo de rayos X y la superficie de la rejilla. Si la distancia real de toma es menor o mayor que el rango calibrado, el ángulo de las tiras de plomo no podrá coincidir con el ángulo de los rayos, lo que provocará un viñeteado marginal: la parte central de la imagen será nítida, mientras que ambos lados se oscurecerán gradualmente. Para la radiografía digital (DR) portátil de mano y la radiografía a pie de cama, los usuarios deben seleccionar rejillas de distancia focal corta; las salas fijas de DR torácica suelen utilizar rejillas de 180 cm de distancia focal para los exámenes torácicos en posición erguida.

4. Colocación horizontal y vertical: distinción entre rejillas lineales y rejillas cruzadas
Las rejillas lineales son el tipo más utilizado en las clínicas, ya que solo bloquean los rayos dispersos en una dirección. Durante la radiografía de extremidades, tórax y abdomen, las rejillas lineales deben colocarse con las tiras de plomo paralelas al eje longitudinal del cuerpo humano, lo que permite filtrar al máximo los rayos dispersos generados por las partes gruesas del cuerpo. Las rejillas cruzadas cuentan con tiras de plomo en dos direcciones, adecuadas para la exploración del torso grueso; no tienen límites estrictos en cuanto a la orientación horizontal o vertical, pero exigen un control más riguroso de la distancia focal, por lo que se utilizan principalmente en grandes sistemas de radiografía digital (DR) fijos.

5. Notas prácticas de funcionamiento y selección de escenarios
Las partes del cuerpo delgadas, como las manos, las muñecas y las pantorrillas, producen pocos rayos dispersos, por lo que no se requiere rejilla para la toma; las rejillas son obligatorias para los exámenes del torso, el abdomen, la pelvis y las extremidades gruesas, a fin de garantizar la calidad de la imagen. En radiografía veterinaria, las tomas del torso de perros grandes y ganado también requieren la instalación de rejillas adecuadas.

Tras la colocación, los operadores deben comprobar dos veces la marca del lado focal, la distancia de toma y la dirección horizontal antes de la exposición. La colocación correcta de la rejilla reduce eficazmente las tasas de repetición de tomas, disminuye la exposición repetida a la radiación de los pacientes y prolonga la vida útil de los detectores de panel plano.

Conclusión
La colocación adecuada de la rejilla de rayos X se basa en la combinación del conocimiento de los principios y un funcionamiento estandarizado. Aclarar la dirección del lado focal, la correspondencia con la distancia focal nominal y las normas de colocación direccional permite eliminar la interferencia de la radiación dispersa, obtener imágenes diagnósticas de alta definición, reducir los errores clínicos y aportar beneficios tangibles en términos de eficiencia y seguridad al trabajo de diagnóstico por imagen en medicina humana y veterinaria.
