Modelo de simulación vascular de las arterias de las extremidades inferiores impreso en 3D

{{{sourceTextContent.subTitle}}}

Modelo de simulación vascular de las arterias de las extremidades inferiores impreso en 3D

{{{sourceTextContent.description}}}

La formación en intervenciones vasculares se enfrenta a un obstáculo de larga data: los maniquíes de plástico rígido simplifican en exceso las variaciones anatómicas humanas, mientras que los modelos animales conllevan altos costes, restricciones éticas y dimensiones vasculares inconsistentes. Nuestro modelo de simulación de arterias de las extremidades inferiores, impreso en 3D y recientemente actualizado, resuelve por completo este problema al adoptar datos auténticos de tomografías computarizadas humanas como fuente principal de reconstrucción. Todo el árbol vascular abarca la bifurcación de la aorta abdominal, las arterias ilíacas bilaterales, las arterias femorales superficiales, las arterias poplíteas y las ramas tibiales y peroneas distales, con una reproducción a escala 1:1 exacta de los diámetros naturales de la luz, la tortuosidad de los vasos y la distribución de las ramas. El marco exterior de acrílico mide 908 mm de altura y 316 mm de anchura, lo que se ajusta a las proporciones reales de las arterias periféricas humanas. Cada segmento vascular conserva los parámetros dimensionales clínicamente críticos, que van desde el diámetro interno máximo de la aorta de 16,0 mm hasta las ramas distales del pie de 4,3–5,3 mm, reproduciendo así todo el espectro de calibres de vasos con los que se encuentran a diario los médicos. A diferencia de los modelos genéricos estandarizados, este diseño basado en tomografía computarizada elimina la distorsión anatómica artificial, lo que permite a los alumnos experimentar percepciones espaciales idénticas a las de una angiografía humana real.

Las lesiones complejas de la enfermedad arterial periférica (EAP) constituyen el eje central de la formación con este fantoma, que incorpora dos módulos patológicos intercambiables para la práctica específica. En primer lugar, los insertos de calcificación reemplazables imitan placas estenóticas al 65 %; cada unidad cilíndrica de calcificación tiene un diámetro exterior de 8,0 mm y una luz residual interior de 3,6 mm, lo que simula placas ateroscleróticas duras que se resisten a la dilatación con balón durante la angioplastia. En segundo lugar, se han integrado segmentos específicos de oclusión total crónica (CTO), con una tortuosidad vascular aumentada (diámetro máximo de curvatura de 84 mm) y un tubo curvo de una sola pieza integrado, sin conectores segmentados, para reproducir las características anatómicas estrechas y retorcidas de las lesiones oclusivas largas. Los alumnos pueden practicar el cruce de alambres, el soporte con microcatéteres y la expansión con balón bajo una resistencia realista de la lesión, evitando las superficies vasculares excesivamente lisas de los simuladores tradicionales. El diseño modular permite cambiar rápidamente de lesión, de modo que los formadores pueden montar escenarios de estenosis leve, calcificación grave y oclusión total crónica (CTO) en cuestión de minutos para cursos de formación progresivos.

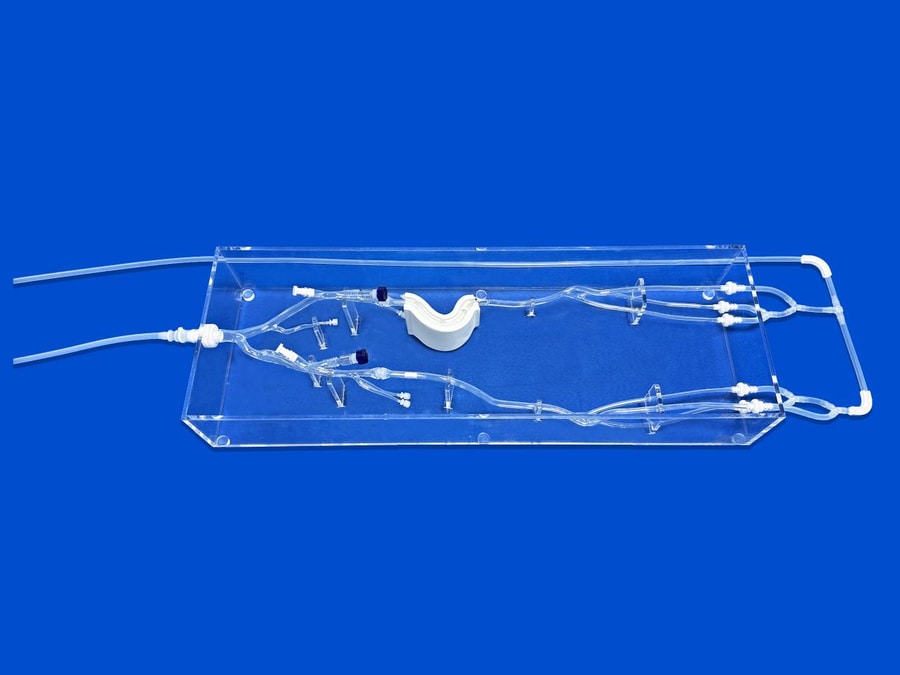

Para reproducir los flujos de trabajo reales de las intervenciones, el modelo está equipado con cuatro puertos de acceso independientes compatibles con válvulas hemostáticas de 0 a 12 F, lo que recrea las técnicas habituales de punción de la arteria femoral común para intervenciones simultáneas unilaterales o bilaterales. Todo el árbol vascular está fijado dentro de un depósito acrílico transparente con soportes personalizados, lo que permite una observación visual completa del movimiento de la guía y del catéter durante los procedimientos. Un circuito de perfusión de bucle cerrado conecta el maniquí a una bomba de circulación: el fluido fluye hacia abajo desde la entrada aórtica superior y vuelve a la bomba a través de las salidas de los vasos distales, simulando la presión y la velocidad fisiológicas del flujo sanguíneo en las arterias de las extremidades inferiores. La carcasa transparente permite a los instructores observar los bucles ocultos del alambre, el contacto con la placa y la expansión del balón sin necesidad de fluoroscopia, lo que reduce significativamente la exposición a la radiación durante la formación. Este completo sistema de circulación de fluidos hace que el maniquí sea adecuado para ejercicios prácticos de implantación de stents, aterectomía y posdilatación.

Este maniquí de arterias de las extremidades inferiores, impreso en 3D, sirve para tres escenarios clínicos fundamentales: la formación estandarizada de cirujanos vasculares y radiólogos intervencionistas, el ensayo previo a procedimientos de casos complejos y la demostración de productos sanitarios. Al reproducir las características anatómicas y patológicas reales de la EAP, acorta la curva de aprendizaje de los médicos en formación que deben dominar el cruce de oclusiones totales crónicas (CTO) y el tratamiento de lesiones calcificadas. Para los fabricantes de productos médicos, los módulos de lesiones intercambiables permiten realizar pruebas de banco de nuevos alambres guía, balones y stents periféricos. Desarrollado por Ningbo Trando 3D Medical Technology, el modelo combina la autenticidad anatómica, la flexibilidad modular y la reutilización a largo plazo, convirtiéndose en una alternativa rentable a los recursos de formación con animales y cadáveres.
